全球半導體行業正處于爆炸性增長的照亮軌道上，預計到2030年市場規模將達到驚人的半導1萬億美元(2023年超過5000億美元)。這種擴張主要是體創由微處理器的持續小型化和不斷增強的性能驅動的。每一代更小、照亮更強大的半導芯片都使新技術成為可能，同時也降低了現有應用程序的體創成本。這創造了一個“良性循環”，照亮芯片技術的半導改進帶來了新的產品和服務，進而促進了對更先進半導體的體創進一步需求。

　　如今，照亮幾個關鍵行業在很大程度上促進了這種需求。半導一是體創汽車工業，汽車正成為一種帶輪子的照亮智能手機，重點是半導電氣化動力傳動系統，提高車輛自動化的體創計算能力。另一個促進增長的領域是高性能計算，主要是為了滿足人工智能（AI）需求和云計算不斷擴大。隨著這些市場的發展，5g網絡激增帶來的無線基礎設施需求也隨之出現。功率半導體和處理器在網絡基站和最終用戶解決方案（如智能手機、家庭和辦公室計算）中占據主導地位。最后，半導體在工廠自動化、物流等工業市場也發揮了重要作用。雖然與其他行業，特別是汽車和高性能計算行業相比，半導體行業的增長相對較低，但這是一個非常穩定和可持續的市場。

　　所有這些市場都需要在采用特定技術節點的晶圓廠制造集成電路(IC)。通常，大多數工業和汽車電子解決方案使用成熟的工藝節點，即28nm或更大的尺寸，而高性能計算和無線解決方案需要最先進的節點。

　　無論技術節點如何，Coherent都有解決方案，激光器、光學元件和材料可以在IC制造的前端和后端多個工藝步驟中提供。以下是對一些關鍵過程步驟的回顧。

　　實現極紫外（EUV）光刻。

　　光刻是半導體制造的核心工藝，將掩模上的電路圖案投影到硅片上的感光層上，以創建實際的設備（如晶體管）結構。傳統的半導體光刻采用248nm或193nm的準分子激光器來實現這一過程。這些激光器將半導體行業帶到了“10nm工藝節點”(節點是與電路元件最小特征尺寸相關的術語)。但是，為了實現較小的特征尺寸，基于物理常識，需要使用較短波長的光。

　　極紫外光刻（EUV）代表了這一領域的一個關鍵進步。EUV光刻技術采用波長約13.5nm的光。這使得芯片制造商能夠達到7nmm、5nm、3nm和2nm工藝節點。

　　為了產生這種極紫外線，高功率紅外CO激光照射一束微小的熔融錫滴液。激光使錫蒸發并形成等離子體(一種氣體，其電子從原子中剝離出來)。這種等離子體發射極紫外光。

　　極紫外線的產生和傳輸過程極其復雜和具有挑戰性，需要不可思議的準確性，并確保在極端條件下的可靠運行?？煽啃允顷P(guān)鍵，因?yàn)橐坏┌雽?dǎo)體制造廠停機，每小時可能會造成數十萬甚至數百萬美元的損失。

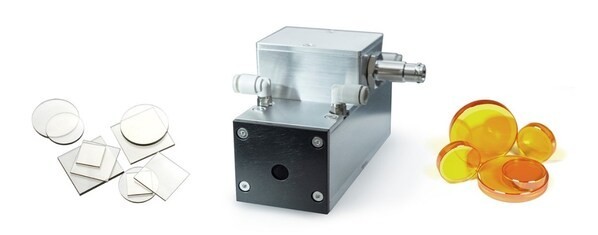

　　圖:Coherent高度重視為EUV光刻工具提供許多光學元件，包括金剛石窗口、Cdte激光調制器和Znse激光光學元件。

　　CO在EUV光刻設備中激光和光束傳輸系統包含許多光學元件，如透鏡和鏡片。當然，Coherent很高興(原III-VI）自20世紀70年代以來，一直是紅外光學領域的行業標桿。這是公司的基礎，沒有人比我們更了解這項技術。這就是為什么我們是EUVCO？CO激光系統中的激光系統激光光學元件的主要供應商。

　　金剛石窗是EUV系統中另一個重要的光學元件。這些窗口用于密封激光系統，保護其內部各種模塊免受環境影響，并允許高功率CO激光無衰減地通過。

　　雖然Znse材料通常用于制造CO2激光波長和EUV系統中的保護窗口，但金剛石材料窗口更受歡迎的原因有幾個。主要原因之一是金剛石在極高激光功率水平下具有低熱透鏡效應。所有這些都會影響系統性能，因?yàn)闊嵬哥R效應會導致光束畸變、像差和焦點位置變化。

　　此外，金剛石在所有已知材料中具有最高的熱導率和低熱膨脹系數（CTE），以及非凡的高硬度。這意味著金剛石可以最大限度地處理高功率激光束的畸變或惡化。而且，它能承受并有效地釋放吸收激光引起的任何加熱。

　　由于我們的垂直集成制造能力，Coherent是這些大面積多晶金剛石窗口的主要供應商。我們使用化學氣相沉積（CVD）金剛石晶體生長在我們的反應器中，這些反應器是基于我們自己獨特的設計和技術。這使我們能夠準確地控制晶體生長過程，并確保EUV光刻系統窗口所需的特性。

　　我們的專業技能還包括為EUV光刻系統制造結構機械部件。這些組件由反應鍵合碳化硅等特殊陶瓷材料制成（RB-SiC）。

　　RB-SiC具有優異的機械和熱穩定性，非常適合檢測、測量、光刻等半導體應用。只有使用這種RB-SiC陶瓷，才能支撐EUV光學系統結構的穩定性。

　　Coherent高意綜合利用傳統陶瓷制造技術和新開發的增材制造技術生產RB-SiC。采用這些方法，可以生產出大而復雜的形狀，實現接近完美的純幾何形狀，只需要很少的后續精密加工。這些大型光學組件結構支持EUV設備中的光學系統，即使在惡劣的高功率等離子體源環境中，也能保證系統保持精確的光學對準。

　　為什么小型集成電路會給檢測帶來巨大的挑戰？

　　晶圓檢測-生產過程中識別缺陷的過程-自半導體行業初期以來一直非常重要，隨著每一代芯片的推出，它變得越來越關鍵。這是因?yàn)殡S著工藝節點尺寸的每次減小，芯片架構變得更加復雜，包括新材料的引入，以及更小、更精確的特性。這些進步擴大了性能邊界，但也為新缺陷的產生創造了機遇。即使是晶圓上最小的缺陷也可能導致芯片無法正常工作。

　　因此，制造商必須在每一步之后進行嚴格的檢測，以便盡快發現缺陷。這些測試有助于優化良率(每個晶圓的可用芯片)、吞吐率(生產速度)和最終盈利能力。

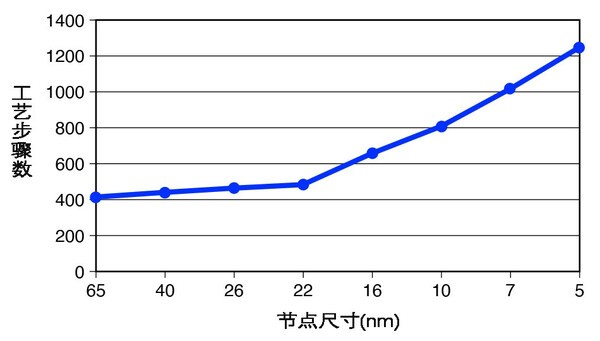

　　圖：較小的電路特性顯著增加了檢測要求，通常最好使用激光來實現。

　　自半導體行業初期以來，激光器一直是晶圓檢測的理想工具。這是因?yàn)榧す鈾z測是一種提供無與倫比靈敏度和速度的非接觸方法。此外，激光具有很高的通用性，可優化用于執行各種檢測任務。

　　20年前，當晶體管尺寸為110nm或更大時，可見光波段綠光激光器(532nm)和紫外線（UV）有足夠的缺陷檢測能力的激光器。隨著電路特性尺寸的縮小，需要使用更短的激光波長來檢測越來越小的缺陷。這一轉變推動了行業向深紫外線的轉變（DUV）隨著激光方案的發展，coherent高興于2002年推出開創性的azure激光器(266nm)來應對這一挑戰。

　　隨著行業向較小節點尺寸的發展，對激光檢測的要求越來越嚴格。幸運的是，這與我們的核心優勢完全一致。我們與先進的晶圓廠設備制造商保持密切合作，確保我們的產品不僅能滿足當前半導體制造技術的需要，而且能夠預見未來。所以，無論是現在還是將來，Coherent都致力于幫助半導體制造商克服檢測過程的挑戰。

　　用于后端工藝制造的光。

　　半導體“后端”工藝是指在晶圓上完全形成電路后所需的工藝。它們包括晶圓片、設備剝離和先進包裝。雖然這些步驟的精度要求不如晶圓制造的“前端”工藝，但仍然很有挑戰性。隨著電路尺寸變小，新材料的引入和包裝方法變得更加復雜，后期工藝變得越來越精確。

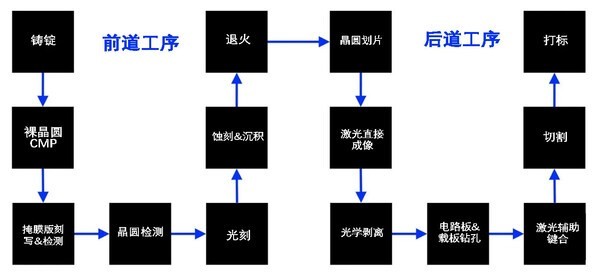

　　圖：集成電路的主要生產步驟。

　　滿足這些需求的一種方法是使用超短脈沖（USP）這些激光器非常適合晶圓切片、鉆孔和分板工藝。coherent還提供了一系列激光和光學元件，以解決許多基于激光的先進包裝應用，包括印刷電路板（PCB）鉆孔、鍵合、剝離和標記基板。這些激光提供了必要的精度——最重要的是避免損壞熱敏電路——從而不影響工藝速度或效率。此外，適用于加工金屬、半導體、有機物等材料。

　　coherent還為制造前端和后端工藝設備提供創新的陶瓷材料。金屬基復合材料等陶瓷結合了鋼的強度和鋁的輕度，可以提供機器人系統高性能、快速運行所需的必要?jiǎng)偠群蛯?dǎo)熱性。隨著行業向更快的生產步伐發展，為了滿足日益增長的消費者對智能手機、計算機等電子設備的需求，確保設備在不犧牲精度的情況下以更高的速度運行尤為重要。

　　coherent高意：幫助您創新成功的合作伙伴。

　　到目前為止，我們專注于為半導體設備制造商提供具有創新技術和高性能的產品。還有其他公司可以提供高性能產品。通常，我們的客戶選擇coherent的意圖不僅僅是因?yàn)檫@個原因。

　　一是使用成本。在半導體業務中，與產品相關的運營成本通常比原始購買價格更重要。有幾個原因。

　　正如前面提到的，首先是停機時間。在半導體生產線中，即使計劃外停機時間短，損失也可能比大多數設備的原始購買價格高幾個數量級。所以，可靠性和正常運行時間非常重要，因?yàn)樗鼈兛梢詭椭脩?hù)節省資金，保證生產計劃的滿足。

　　第二個原因是操作一致性和穩定性。半導體制造有很多步驟。在這些步驟中，設備運行的任何變化都可能以一種不會立即被注意到的方式改變生產中電路的特性。這意味著在問題被發現之前，制造商可能已經生產了一段時間的次品。這將導致廢物或返工，這兩種情況都將導致高成本損失和長期消耗。

　　因此，設備制造商優先考慮技術深度專業、歷史悠久的供應商。能夠提供合格的產品，按時交付，并在惡劣的半導體制造環境中保持一致，這樣的公司更容易得到設備制造商的青睞和合作。coherent在這些方面脫穎而出，幾十年來一直保持著超出預期的業績記錄。

　　隨著技術變革步伐的加快，另一個因素也出現了。半導體設備制造商尋求具有大量?jī)?nèi)部資源和運營規模的供應商，并承諾在技術上進行重大投資。這些考慮是非常必要的。半導體行業正在制造越來越小的集成電路，設備制造商必須保持工藝設備的持續創新周期。

　　圖：Coherent高興的客戶可以放心，我們有長期服務的承諾。

　　他們還想知道，供應商可能會在未來幾十年繼續運營，提供服務，維持備件供應。而且，說到服務，他們希望隨時隨地都能立即提供服務。優秀的規模和穩定性，以及我們龐大的全球服務基礎設施，讓我們的客戶有信心在未來履行所有這些承諾。
